手电二用计量加油泵专供工矿企业、交通运输、中小型油库输送汽油、煤油、轻柴油等轻质燃油。具有设计合理、结构紧凑、工作可靠、自动计量、使用方便,维修简单等优点,系现时加油理想的加油装置。 型式:立式双用计量电动泵
允许吸程:≤4～5m
最高工作压力:0.25MPa
流量范围:25～60t/min 最大流量:60～80
规定流量范围误差:±2%(2级) ±1%(1级)
进油出口公称口径:￠25mm
电机:防爆三相异步电动机0.8KW
将防爆开关旋钮1旋转至通,断指示牌的“通”位置,防爆电机2通过三角皮带轮4驱动叶片泵6工作,油液由油池(或油桶),经过油管11滤清器12,叶片泵进油孔被吸入叶片泵腔内。后经叶片泵出油孔,油液被压入流量计8进行自动计数计量,且经出油管10流入出油枪,当油枪手柄捏紧时,油液即自动流出注入容器内,松开手柄,即停止油液外流。

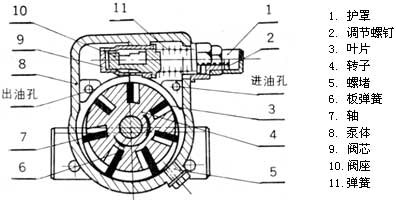

当油枪橡胶阀关闭,电机仍驱动叶片泵工作时,叶片泵内油压将会随之升高,为防止机件损坏,一旦油压超过额定压力时,泵内溢流阀自动主作,泵内腔油液自行经叶片泵进口孔进油管流回油池(或油箱)内。
|
